一、概述
TUF型系列超聲波流量計利用了低電壓，多脈沖時差原理，采用***和超穩定的雙平衡信號差分發射，差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速，具有穩定性好，零點漂移小，測量精度高，量程比寬，抗干擾性強等特點。
二、工作原理
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
其關系符合下面表達式：
其中：θ 為聲束與液體流動方向的夾角 M 為聲束在液體的直線傳播次數
D 為管道內徑 Tup 為聲束在正方向上的傳播時間
Tdown 為聲束在逆方向上的傳播時間 ΔT=Tup –Tdown
三、產品特點
1、線性度優于0.5%，重復性精度優于0.2%，測量精度優于1%；
2、將帶磁性的超聲波流量計傳感器吸附在管道外壁上，即可完成流量測量；
3、選用不同型號的傳感器，可實現口徑DN15-DN6000管道流量的測量；

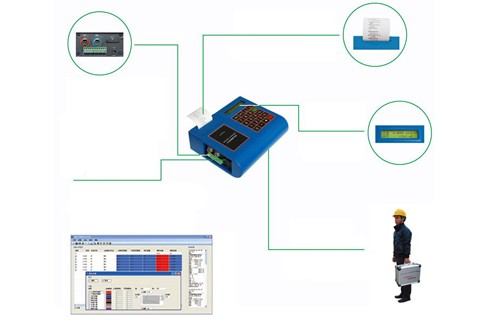

4、不同版本的流量計，可支持中文或英文菜單，方便快捷；
5、內置大容量鎳氫充電電池，可支持流量計連續工作20小時以上；
6、 即可實現即時屏幕打印，還可以定時打印提前設定的多達20余項的測量結果；
7、可將提前設定的多達20余項的測量結果上傳致計算機或互聯網。
四、技術參數
項 目 | 性能參數 |

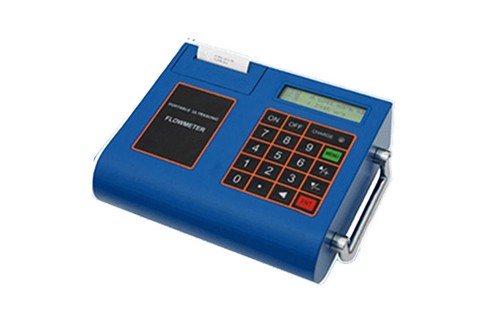

主 機 | 2*20點陣式背光型液晶顯示器，工作溫度：-20-60℃ |
傳 感 器 | 1、標準TS-1型 適用管徑：DN15-DN100mm 流體溫度≤110℃ 4、高溫小型HTS-1型 適用管徑：DN15-DN100mm 流體溫度≤160℃ 5、高溫中型HTM-1型 適用管徑：DN50-DN1000mm 流體溫度≤160℃ |
測量介質 | 水，海水，工業污水，酸堿液，各種油類等能傳到聲波的液體 |
流量范圍 | 0-±30m/s |
測量精度 | 優于±1% |
工作電源 | 鎳氫電池可持續工作20小時以上或220VAC，允差±15% |
功 耗 | 2W |
充 電 | 采用只能充電方式，直接接入AC220V，充足后自動停止，顯示綠燈 |
重 量 | 凈重2.0（主機） |

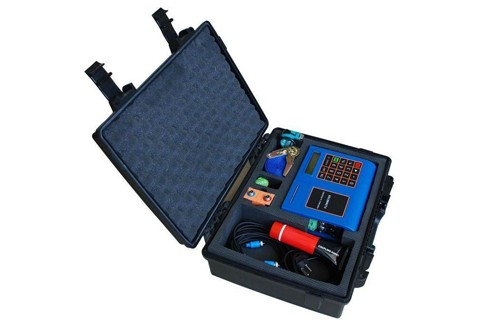

備 注 | 配備高強度防護箱，可在野外，井下等惡劣環境中適用 |
