一、概述

RM-10000型系列超聲波流量計利用了低電壓，多脈沖時差原理，采用***和超穩定的雙平衡信號差分發射，差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速，具有穩定性好，零點漂移小，測量精度高，量程比寬抗干擾性強等特點。

二、工作原理

　　當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

　　其關系符合下面表達式：

RM-10000A手持式超聲波流量計(圖1)

　　其中：θ 為聲束與液體流動方向的夾角 M 為聲束在液體的直線傳播次數

　　D 為管道內徑 Tup 為聲束在正方向上的傳播時間

　　Tdown 為聲束在逆方向上的傳播時間 ΔT=Tup –Tdown

三、產品特點

　　1、***測量，精度可達±1%，線性度0.5%，重復精度0.2%；

　　2、體積小重量輕，體積僅為210×90×30mm，重量僅為0.5Kg；

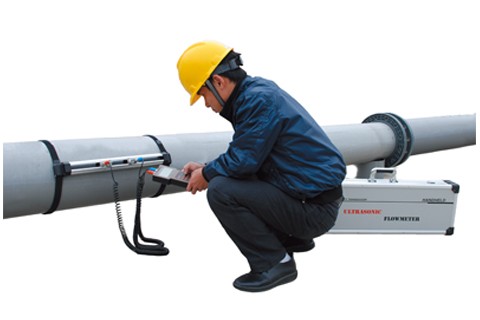

　　3、非接觸式測量，將帶磁性的超聲波流量計傳感器吸附在管道外壁，即可完成測量；

　　4、測量范圍大，選用不同型號的傳感器，可實現口徑DN15-DN6000mm管道流量測量；

　　5、充電電源，內置大容量鎳氫充電電池，可支持流量計工作12小時以上；

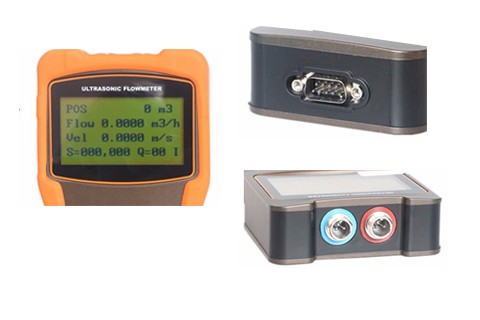

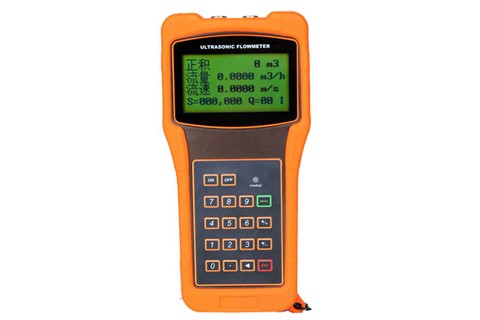

　　6、打印屏幕顯示，可同時顯示累計流量，瞬時流量，流速工作狀態等；

　　7、內置數據記錄器空間為24K字節，可存儲2000行的數據測量。

四、產品參數

項目	性能參數
重復性	0.50%
準確性	示值的±1%，流速＞0.2m/s
響應時間	0-999秒，使用者任選
流速范圍	0-32m/s
測量口徑	15-6000mm
測量單位	米、英尺、立方米、升、立方英尺、美*加侖、英加侖、油桶美液體桶、英液體桶、美**兆加侖、使用者設定單位
累計器	7位正、負、凈累計器
液體種類	各種能傳導聲波的單一均勻的液體
安全性	設置值的鎖定，更改數據需要解鎖
顯示	4×8中文或4×16英文
通訊接口	RS-232，波特率75-57600，同時兼容富士康超聲波流量計，也應用戶的要求兼容其他產品
傳感器	1.標準TS-1型適用管徑：DN15-DN100mm 流體溫度≤110℃ 2.標準TM-1型適用管徑：DN50-DN700mm 流體溫度≤110℃ 3.標準TL-1型適用管徑：DN300-DN6000mm 流體溫度≤110℃ 4.高溫小型HTS-1型適用管徑：DN15-DN100mm 流體溫度≤160℃ 5.高溫中型HTM-1型適用管徑：DN50-DN700mm 流體溫度≤160℃
傳感器電纜	標準5米×2，也可以加長為10米×2
電源	三節AAA內置Ni-H電池，每次充滿電可持續工作12小時 AC100-240V的適配器
數據記錄	內置數據記錄儀，可記錄2000行數據
手動累計器	7位，按鍵即可
外殼材料	阻燃ABS
外殼尺寸	200×90×30mm
主機重量	500g（1.2Ibs）包括電池
